第 5 讲 · 潜空间与神经网络架构 · Latent Spaces & Neural Network Architectures

对应 Maps to：MIT 6.S184 Generative AI with Stochastic Differential Equations（IAP 2026），Lecture 4 · 28-Jan-2026 · Latent Spaces and Neural Network Architectures；Lab 3 中 Diffusion Transformer、VAE 与潜空间扩散的部分（原课用 MNIST，这里换成代码画出来的”像素数字”）。 阅读材料：原课讲义 Holderrieth & Erives, An Introduction to Flow Matching and Diffusion Models（2026 版，arXiv:2506.02070）第 6 章与附录 D；Lecture 4 slides；原始论文 Ronneberger et al. (2015) U-Net、Peebles & Xie (2023) DiT、Kingma & Welling (2014) VAE、Rombach et al. (2022) Latent Diffusion Models、Esser et al. (2024) SD3、Polyak et al. (2024) Movie Gen。 依据说明：本讲以原课讲义第 6 章为主线：网络的输入输出与条件注入、U-Net、DiT、为什么要潜空间、自编码器与 VAE、潜空间扩散的配方、SD3 与 Movie Gen 的案例。“直接输入 t vs 傅里叶嵌入""参数量 vs 计算量""注意力的 token 数""adaLN-Zero 的恒等初始化""同样步数下 MLP / U-Net / DiT 的比较""β 扫描""三种潜空间上的流匹配”等实验是本讲义补充的。其中”普通自编码器的潜空间反而最好生成”一条与常见的直觉不一致，§3.5 如实报告并解释。案例部分的数字来自论文本身，写成”某某报告”。 配套代码 Code：code/lecture05/（5 个脚本 + 2 个模块；PyTorch + matplotlib；每个脚本 4–112 秒，都完整运行过） 预计阅读时间：5 小时（含运行代码）

0. 本讲导航 · How to read this lecture

0.1 学习目标 Learning goals

学完这一讲，你应该能够：

1. 说清一个流 / 扩散模型的网络要吃什么、吐什么，以及时间 $t$ 和提示 $y$ 有哪几种喂法（傅里叶时间嵌入、类别嵌入、文本编码器；加到特征上、adaLN、交叉注意力）。
2. 画出 U-Net 和 Diffusion Transformer（DiT）的结构，追踪一张图在其中的形状变化，估算参数量和计算量，理解”参数少不等于算得快”、注意力的代价随 token 数平方增长。
3. 解释为什么几乎所有大模型都在潜空间里生成，写出 VAE 的损失（重建 + KL）并推导两个高斯之间的 KL。
4. 理解 VAE 的两难：KL 让潜空间”规整”、代价是重建变差；知道潜空间扩散的配方，以及”潜空间要多规整”在实践中怎样取舍。
5. 读懂 Stable Diffusion 3、Meta Movie Gen 的系统设计，把它们拆回前五讲的组件。

0.2 先修与本讲范围

本讲不详细讲卷积网络和 Transformer 的一般原理（自注意力、多头、LayerNorm），只讲它们在生成模型里怎样用；需要补课可以看本仓库 CMU10-423 的相关讲次。

0.3 本讲地图 Map

§1  网络的输入与输出：时间嵌入、提示嵌入                         ← 代码 01
§2  网络架构：U-Net、DiT、条件怎样注入；形状与代价；同步数比较   ← 代码 02、03
§3  潜空间：为什么；自编码器与 VAE；β 的两难；潜空间流匹配        ← 代码 04、05
§4  案例：Stable Diffusion 3、Meta Movie Gen
§5  小结   §6  常见误区   §7  练习   §8  延伸阅读   §9  下一讲预告

0.4 记号 Notation（新增的部分）

1. 网络的输入与输出 · Inputs and outputs

1.1 网络要做什么

不管用流匹配还是得分匹配、预测速度还是噪声，网络的”合同”都一样：

• $x$：一张（带噪的）图，或者它的潜变量；
• $t$：一个数；
• $y$：提示（类别、一段文字……），或者空提示 $\varnothing$；
• 输出：速度（或噪声、或去噪结果），形状和 $x$ 完全相同。

原课讲义把网络设计归结为三个问题：怎样处理 $x$ 的空间结构（§2），怎样让网络感知 $t$（本节），怎样注入 $y$（本节和 §2.3）。前四讲一直用”把 $x$、$t$、$y$ 拼起来喂给 MLP”，在二维玩具上够用；在图像上，三个问题都要认真对待。

1.2 时间：傅里叶嵌入

$t$ 只是一个数。直接把它拼到输入里，网络第一层看到的 $t = 0.99$ 和 $t = 0.999$ 几乎一样，而理想的向量场在这两个时刻可能差别很大（第 2 讲：$t\to1$ 时每个峰都在迅速收紧）。标准做法是先把 $t$ 映射成一个高维向量：

频率 $f_k$ 按几何级数排开（nets.FourierTimeEmbedding；原课 Lab 用随机的高斯频率，效果类似）。这和 Transformer 的位置编码是同一个想法。01 号脚本第 1 部分（16 维，频率 0.5–50）：

三点：时间差 0.01 时，嵌入之间的距离被放大了两百多倍，网络第一层”看到”的差别大得多；距离只依赖于时间差（三角函数的平移性质），$t$ 在哪里都一样敏感；余弦相似度并不随 $\Delta t$ 单调下降（各频率分量此起彼伏），保证”远的时刻嵌入不同”的是所有分量合在一起，最低频率 0.5 让整个 $[0, 1]$ 上的嵌入不会重复。

它真的有用吗？ 01 号脚本第 2 部分在第 2 讲的五峰数据上，用同样大小的 MLP（4×64）、同样的训练（5000 步），比较”直接输入 $t$“和”输入 $\mathrm{emb}(t)$“，各两个随机种子（速度的相对误差）：

向量场的精度上，傅里叶嵌入在 $t\to1$ 附近明显更好（$t = 0.99$：0.28–0.35% vs 0.86–1.25%），正是”理想场随 $t$ 变化很快”的地方；$t = 0$ 附近两者差不多（那里的误差来自目标的噪声，第 2 讲 §5.3）。但样本质量没有一致的差别：两个种子之间的差距和两种做法之间的差距一样大。在这个二维小问题上，直接输入 $t$ 已经够用；时间嵌入在大模型里是标准做法，因为那里的网络要在很宽的噪声水平范围内表现出截然不同的行为（几乎纯噪声时要”画出大致构图”，几乎干净时要”修细节”）。

📌 代码 01：python3 01_time_embedding.py（约 20 秒；--quick 是冒烟测试）。

1.3 提示：从类别到文字

第 4 讲的提示是类别，用独热编码；本讲的网络改用 nn.Embedding（一张可训练的查找表，第 $y$ 行就是类别 $y$ 的向量，等价于”独热编码乘一个矩阵”），再加上一行给空提示 $\varnothing$。

真实的提示是一段文字。原课讲义的说法是：用一个预训练的文本编码器把文字变成向量，生成模型本身不从头学语言。常见的两类：

• CLIP（Radford et al. 2021）：图像编码器和文本编码器在 4 亿个图文对上做对比学习，使”配对的图和文”嵌入相近。它的文本嵌入天然是”和图像对齐”的，擅长描述视觉内容。通常取一个汇总向量（pooled embedding）。
• T5 等语言模型的编码器：只在文本上训练，理解长句、复杂的组合关系（“左边红色的球，右边蓝色的方块”）更好。输出一串 token 嵌入（每个词一个向量）。

两种嵌入的用法不同：一个汇总向量可以像 $t$ 一样并进条件向量 $c$（§2.3 的 adaLN）；一串 token 嵌入则要用注意力（交叉注意力或联合注意力）让图像的每个位置去”查阅”文字的每个词。SD3 同时用了三个文本编码器（两个 CLIP、一个 T5），把两种用法都用上（§4.1）。

2. 网络架构 · Architectures

2.1 U-Net

U-Net 最早是为医学图像分割设计的（Ronneberger et al. 2015），DDPM 把它用作去噪网络，Stable Diffusion 1/2 用的也是它。nets.TinyUNet 是一个缩小版：

输入 1×12×12 → 卷积 → [ResBlock] 12×12 ──────────────────────── 跳连 ─┐
                       ↓ 下采样（步长 2 的卷积）                          │
                     [ResBlock] 6×6 ─────────────── 跳连 ─┐               │
                       ↓ 下采样                            │               │
                     [ResBlock] 3×3（中间层）               │               │
                       ↑ 上采样 ×2 + 拼接 ←────────────────┘               │
                     [ResBlock] 6×6                                       │
                       ↑ 上采样 ×2 + 拼接 ←───────────────────────────────┘
                     [ResBlock] 12×12 → 卷积 → 输出 1×12×12

• 编码器（下行）：卷积提取局部特征，下采样让深层特征”看到”大范围的结构（这个数字整体是什么形状）。
• 解码器（上行）：上采样回到原尺寸。
• 跳连（skip connection）：把同尺寸的浅层特征直接拼到解码器上，保留细节（笔画的精确位置）。
• 条件注入：每个残差块里，条件向量 $c = \mathrm{MLP}(\mathrm{emb}(t)) + \mathrm{Emb}(y)$ 经过一个线性层变成”每个通道一个数”，加到特征图的每个像素上。真实的 U-Net 还会在低分辨率层加自注意力和对文本的交叉注意力。

卷积的两个”先验”——局部性（相邻像素一起看）和平移等变性（同一个卷积核到处用）——正适合图像，这是 U-Net 参数少却效果好的原因（§2.5）。

2.2 Diffusion Transformer（DiT）

DiT（Peebles & Xie 2023）把图像当成一串 token：

1. Patchify：把图切成不重叠的 $p\times p$ 小块，每块展平成一个向量（12×12 的图、$p = 3$：16 个 9 维的 token）。
2. 嵌入：线性层映射到 $d$ 维，加上位置嵌入（告诉注意力每个 token 在图上的哪个位置；这里用固定的二维正弦编码）。
3. Transformer 块：自注意力 + MLP，每块都用条件向量 $c$ 调制（§2.3 的 adaLN-Zero）。所有块的形状都是 $(N, d)$，token 的个数不变，只有内容在变。
4. 输出：每个 token 线性地变回一个 $p\times p$ 的小块，再拼回整张图（depatchify）。

02 号脚本第 1 部分追踪了一批 4 张图的形状：U-Net 是一个”U”（通道 16 → 16 → 32 → 32，空间 12 → 12 → 6 → 3，再对称地回来；上行块的输入通道是”深层 + 浅层”之和）；DiT 是 $(4, 144)\to(4, 16, 9)\to(4, 16, 64)\to\dots\to(4, 16, 64)\to(4, 16, 9)\to(4, 144)$。

原课讲义和 slides 指出，近年的大模型（SD3、FLUX、Sora、Movie Gen）几乎都转向了 Transformer：它对不同的模态（图像、视频、文字）一视同仁，并且 Peebles & Xie 发现，DiT 的样本质量随计算量（Gflops）平稳地提升，扩展性很好。

2.3 条件怎样注入

adaLN-Zero 的一个块是这样的（nets.DiTBlock）：

“Zero”指那个线性层初始化为 0：一开始 gate = 0，每个块都是恒等映射，深层网络训练从”什么都不做”开始，更稳定。02 号脚本第 4 部分验证：未训练的 DiT 块 $\max|\mathrm{block}(h, c) - h| = 0$，整个 DiT 的输出恒为 0；对照的 U-Net 输出非零（最大 1.25），而且换一个类别标签输出就变（最大变化 0.99）——条件嵌入在初始化时就在”乱说话”。Peebles & Xie 比较了”拼接 token""交叉注意力""adaLN""adaLN-Zero”四种方式，adaLN-Zero 的效果最好、计算也最省。

2.4 形状与代价

02 号脚本第 2 部分用 PyTorch 的 FlopCounterMode 数每张图一次前向的浮点运算：

• 参数少 ≠ 算得快。MLP 的每个参数在一次前向里只用一次（FLOPs/参数 = 2，一次乘加）；卷积核在每个像素上都用一次，U-Net（ch = 16）的参数只有 MLP 的五分之一，计算量却是它的 6 倍。
• DiT 的计算量由 token 数决定。patch 从 3 缩到 1，参数几乎不变，计算量涨了 8 倍多。

自注意力还有一个按 token 数平方增长的部分（第 3 部分）：

在像素空间里，1024×1024 的图用 patch 2 会有 26 万个 token，注意力矩阵根本放不下。用很大的 patch（16）也能把 token 降到 4096，但每个 token 要装 $16\times16\times3 = 768$ 个数，网络要直接生成所有像素级的细节；在 8 倍下采样的潜空间里用 patch 2，同样 4096 个 token，每个只有 $2\times2\times16 = 64$ 个数。这是 §3 的伏笔。

📌 代码 02：python3 02_architectures.py（约 4 秒；耗时那一列每次运行都不同）。

2.5 同样的训练步数：MLP vs U-Net vs DiT

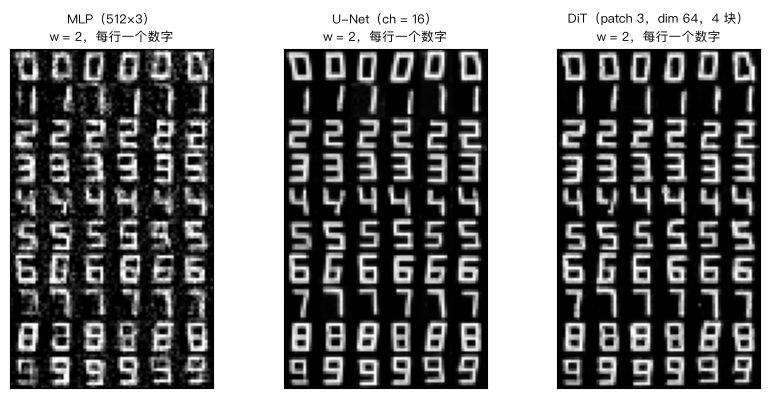

03 号脚本在像素数字上用同样的 CFG 训练（1500 步、批大小 64、$p_{\text{uncond}} = 0.1$）比较三种网络（每个设置生成 500 张、欧拉 30 步；两批真实图像之间的 Fréchet 距离 0.58，样本少时 Fréchet 距离偏大，只适合在同样的样本数下比较）：

同样的训练步数，U-Net 和 DiT 明显好于 MLP：Fréchet 距离 1.3 vs 5.0，风格多样性 0.9 vs 0.7；图上 MLP 的背景满是噪点、笔画边缘发虚，U-Net 和 DiT 的数字干净整齐。U-Net 的参数只有 MLP 的五分之一，靠的是卷积的先验；DiT 没有卷积，靠 patch + 位置嵌入 + 注意力达到差不多的效果。

代价是计算：在 CPU 上 U-Net 的训练用时是 MLP 的约 20 倍，DiT 约 6 倍。同样的”用时”，MLP 可以训练多得多的步数（第 4 讲的 MLP 看过 8 倍的样本，Fréchet 距离 2.4，生成条件不同，只能粗略对比）。在 GPU 上卷积和注意力都高度优化，大规模时 U-Net、DiT 的优势更明显。U-Net 与 DiT 在这个小问题上难分高下；“Transformer 扩展得更好”需要大得多的模型和数据才能看出来。

📌 代码 03：python3 03_train_image_flow.py（约 100 秒；--quick 是冒烟测试）。

3. 潜空间 · Latent spaces

3.1 为什么要在潜空间里生成

一张 1024×1024 的彩色图是 300 万个数。直接在这个空间里做流匹配，有三个问题：

1. 计算：§2.4 的注意力表。
2. 显存：每一步训练都要在这个空间里存激活值。
3. 大部分比特人眼不在乎。Rombach et al.（2022，LDM）的观察：一张图的信息量里，绝大部分是”感知上不重要的高频细节”（纹理的精确噪点），真正决定”这是一张什么图”的语义信息只占很小一部分。在像素空间里训练生成模型，大量的容量花在了建模这些不重要的细节上。

解决办法是分工（原课讲义附录 D 的视角）：先训练一个自编码器，编码器 $E$ 把图像压成小得多的潜变量 $z = E(x)$，解码器 $D$ 负责还原所有细节；生成模型只在 $z$ 的空间里工作，专心建模”语义”。SD 1.x 把 512×512×3 的图压成 64×64×4（缩小 48 倍），SD3 把 1024×1024×3 的图压成 128×128×16（缩小 12 倍，通道更多、保留更多细节）。

3.2 普通自编码器的问题

最简单的自编码器：最小化重建误差 $\lVert x - D(E(x))\rVert^2$。它能把图压得很好，但对潜变量长什么样没有任何约束：可能尺度很大、可能挤在奇怪的低维曲面上、可能有大片空洞。原课讲义的担心是：这样的潜分布可能很难学——流模型要从 $\mathcal{N}(0, I)$ 出发搬运到它。

04 号脚本把 12×12 的数字压成 $k = 8$ 维：普通自编码器的潜变量标准差约 3.0，与 $\mathcal{N}(0, I)$ 的能量距离 3.68；直接从 $\mathcal{N}(0, I)$ 采样再解码，得到的是一团乱麻（Fréchet 距离 112.5），因为 $\mathcal{N}(0, I)$ 的大部分地方根本不是它的潜变量会出现的地方。

3.3 变分自编码器（VAE）

VAE（Kingma & Welling 2014）做两处修改：

1. 编码器输出一个分布：$q_\phi(z\mid x) = \mathcal{N}(\mu_\phi(x), \operatorname{diag}\sigma_\phi^2(x))$，训练时从中采样 $z = \mu + \sigma\odot\epsilon$（重参数化，P1 §2.1：采样变成了可以求导的确定性运算加一个独立的噪声）。
2. KL 正则：让每个 $q_\phi(z\mid x)$ 都靠近先验 $\mathcal{N}(0, I)$。

两个对角高斯之间的 KL 有闭式（练习 1）：

这个损失从哪来（原课讲义附录 D 给出了更多视角，这里只写最常见的一个）：把解码器看成高斯 $p_\theta(x\mid z) = \mathcal{N}(D_\theta(z), s^2 I)$，对数似然的证据下界（ELBO）是

乘以 $2s^2$，就是上面的 $\mathcal{L}_{\text{VAE}}$，其中 $\beta = 2s^2$。所以 $\beta$ 就是”假设解码器有多少噪声”：$\beta = 1$ 相当于假设每个像素有标准差 $s = 0.71$ 的噪声——对 $[-1, 1]$ 的像素来说，这是很大的噪声，解码器就”有理由”输出模糊的图（练习 4）。$\beta \ne 1$ 的版本叫 β-VAE（Higgins et al. 2017）。

3.4 $\beta$ 的两难

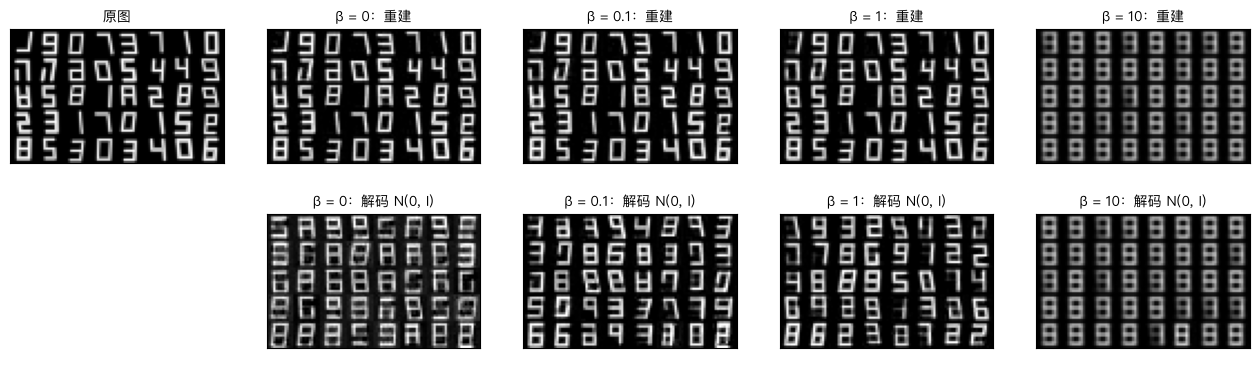

04 号脚本训练 5 个 VAE（144 → 256 → 256 → 8 → 256 → 256 → 144，各 3000 步）：

（“在用的维度”= 平均 KL > 0.05 nats 的维度；真实图像被分类器认对的比例本来就只有约 89%。）

• $\beta$ 越大，潜变量越接近 $\mathcal{N}(0, I)$（能量距离 3.7 → 0.002），直接解码 $\mathcal{N}(0, I)$ 也越像样：$\beta = 1$ 时 Fréchet 距离 4.3，VAE 自己就是一个（偏模糊的）生成模型。
• $\beta$ 越大，重建越差：$\beta = 1$ 的每像素误差是普通自编码器的 3.7 倍，不过数字仍然认得出来。
• $\beta$ 太大会后验坍塌：$\beta = 10$ 时 8 个维度只剩 1 个在用，所有重建都成了同一个模糊的”8”。KL 的代价太高，编码器干脆不传递信息。

3.5 潜空间流匹配

潜空间扩散的配方（Rombach et al. 2022）：

1. 训练自编码器（VAE），然后冻结它；
2. 把数据编码成潜变量，缩放到单位方差左右（SD 1.x 的”缩放因子”0.18215 就是做这件事），在潜变量上训练流 / 扩散模型——前四讲的一切原样照搬，包括 CFG；
3. 生成时在潜空间里从 $\mathcal{N}(0, I)$ 模拟 ODE，再解码。

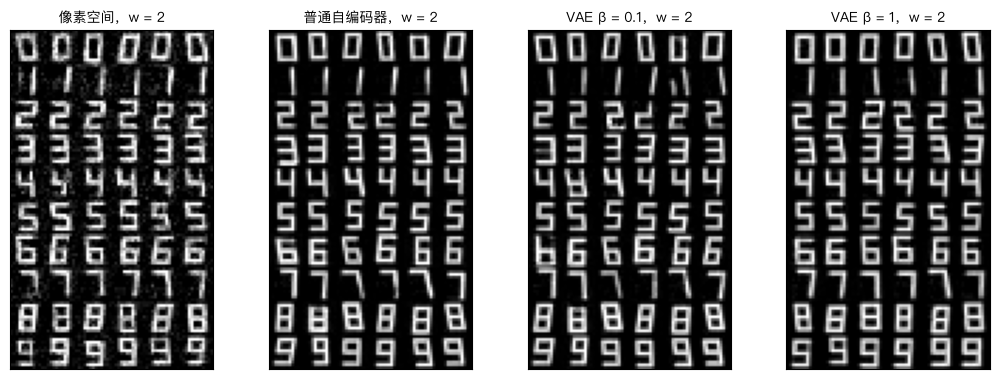

05 号脚本照做：三个自编码器（$\beta = 0$、0.1、1）的 8 维潜空间上各训练一个带 CFG 的条件 MLP 流模型，和第 4 讲的像素空间 MLP 比较（同样 3000 步、批大小 256；每个设置生成 1000 张，欧拉 50 步）：

1. 潜空间全面好于像素空间：Fréchet 距离 0.54–1.79 vs 2.44，风格多样性 0.84–0.90 vs 0.78；$w = 2$ 时差距更大（1.3–2.4 vs 13.3）。图上像素空间的背景满是噪点，潜空间的数字干净——解码器只会画”像数字的图”，噪点被它过滤掉了。流模型只需建模 8 个数，参数也只有五分之一。
2. 出乎意料：普通自编码器的潜空间反而最好生成（$w = 1$ 时 0.54），$\beta = 1$ 的 VAE 最差（1.79）。$\beta = 1$ 的解码器更模糊，生成的数字也更模糊、更难认（判对 82%）。在 8 维这么低的维度里，MLP 流模型完全学得会自编码器那个”形状奇怪”的潜分布，KL 正则没有带来好处；§3.2 担心的”潜分布难学”在这里并没有发生。
3. 这和大模型的实践其实一致：Stable Diffusion 的 VAE 的 KL 权重非常小（LDM 的配置里约 $10^{-6}$），几乎就是自编码器。KL 项只是防止潜变量的尺度和形状失控；“把潜分布变成 $\mathcal{N}(0, I)$“这件事交给扩散 / 流模型去做。原课讲义说的”重建质量与生成质量的权衡”是真实存在的，但最优点通常在”很小的 $\beta$“那一端。
4. VAE 先验的缝隙：$\beta = 1$ 的 VAE 直接解码 $\mathcal{N}(0, I)$ 的 Fréchet 距离 4.79，加上潜空间流模型后降到 1.79。VAE 的”汇总后验” $\int q(z\mid x)p(x)dx$ 和先验 $\mathcal{N}(0, I)$ 之间总有缝隙（“先验空洞”），流模型把它补上了。
5. 训练用时没有体现出潜空间的优势（14 秒 vs 20 秒），因为这里每一步都要现画数字、过一遍编码器。真实系统会预先把整个数据集编码好存起来，之后训练流模型的代价只取决于潜空间的大小。

（缩放重要吗？把普通自编码器的潜变量不缩放、直接训练，$w = 1$ 时 Fréchet 距离 0.615，和缩放后的 0.54 相差不大，练习 5。这里潜变量的标准差只有 3；第 2 讲练习 7 说明，尺度差得更多时调度的表现会明显变化。）

📌 代码 04、05：python3 04_vae.py（约 80 秒）；python3 05_latent_flow.py（约 110 秒）。两者都有 --quick。

4. 案例 · Case studies

原课的最后一部分用两个真实系统把前五讲串起来。下面的数字都来自论文本身。

4.1 Stable Diffusion 3（Esser et al. 2024）

SD3 论文做了大规模的对比实验：比较了包括 CondOT、VP 在内的多种路径与时间采样方式，发现 rectified flow 配合 logit-normal 时间采样表现最好；比较了潜空间的通道数，发现通道越多重建越好，而在模型足够大时生成质量也随之提高（练习 7）。

4.2 Meta Movie Gen（Polyak et al. 2024）

视频生成把同样的配方推到了更大的规模：

• 流匹配（CondOT 路径）训练，和 SD3 一样预测速度；
• 时空自编码器（TAE）：在时间、高、宽三个方向上各压缩 8 倍，视频在潜空间里变成一串”时空 token”；
• 约 300 亿参数的 Transformer（结构接近 Llama 这样的语言模型），用多个文本编码器的输出作为条件；
• 生成十几秒的高清视频，再用单独的模型做超分辨率。

原课 slides 强调的一点是：从 MNIST 到 Movie Gen，算法完全一样——条件概率路径、流匹配损失、CFG、ODE 采样。差别全在规模、数据和工程：潜空间、网络架构、分布式训练。

5. 小结 · Summary

1. 网络的合同：$(x, t, y)\mapsto$ 与 $x$ 同形状的输出。时间用傅里叶嵌入（对 $t$ 的小变化更敏感，在 $t\to1$ 附近向量场更准）；提示用嵌入表或预训练的文本编码器（CLIP、T5）。
2. U-Net：卷积编码器 / 解码器 + 跳连，局部性与平移等变性适合图像，参数少但计算量大。DiT：patchify + 位置嵌入 + Transformer 块 + depatchify，计算量由 token 数决定，注意力按 token 数平方增长，扩展性好。
3. 条件注入：加到特征上、adaLN、adaLN-Zero（恒等初始化，DiT 中效果最好）、交叉注意力、联合注意力（MM-DiT）。
4. 潜空间：生成模型只建模语义，解码器负责细节；token 数和计算量都大幅下降。像素数字上，潜空间流匹配全面好于像素空间。
5. VAE：编码器输出分布、重参数化、KL 正则；$\beta = 2s^2$ 是”假设的解码器噪声”。$\beta$ 越大潜空间越规整、重建越差，太大会后验坍塌。实践中 $\beta$ 取很小的值，把”变成 $\mathcal{N}(0, I)$“交给流模型。
6. 案例：SD3 = CondOT 流匹配 + logit-normal 时间采样 + 16 通道潜空间 + MM-DiT + 三个文本编码器 + CFG；Movie Gen = 同样的算法 + 时空自编码器 + 300 亿参数的 Transformer。

6. 常见误区 · Common pitfalls

1. “参数越少，训练越快。” 卷积核和注意力在每个位置都要算一遍，U-Net 参数只有 MLP 的五分之一，计算量却是 6 倍（§2.4）。
2. “DiT 的 patch 越小越好。” patch 越小，token 越多，计算量线性增长、注意力平方增长；在本讲的小问题上，patch 2 比 patch 3 慢一倍、也没有更好（练习 6）。
3. “VAE 的 KL 越大越好，潜空间越接近 $\mathcal{N}(0, I)$ 越好生成。” 本讲的实验里恰恰相反，普通自编码器的潜空间最好生成（§3.5）；大模型的 KL 权重也非常小。
4. “潜空间扩散要把 VAE 和生成模型一起训练。” 先训练、冻结 VAE，再在固定的潜空间里训练生成模型（§3.5）。
5. ”$\beta = 1$ 才是’正确’的 VAE。” $\beta = 1$ 只对应”解码器噪声标准差 0.71”这个具体的假设（$[-1, 1]$ 的像素），没有特殊地位（§3.3）。
6. “潜变量不用缩放。” 本讲的例子里影响不大（练习 5），但尺度差得多时会影响调度的表现（第 2 讲练习 7），SD 系列都有一个缩放因子。
7. “大模型用的是和本课不同的算法。” SD3、Movie Gen 用的就是 CondOT 流匹配 + CFG + ODE 采样（§4）。

7. 练习 · Exercises

练习 1（两个高斯的 KL）。推导 $\mathrm{KL}(\mathcal{N}(\mu, \sigma^2)\Vert\mathcal{N}(0, 1)) = \frac12(\mu^2 + \sigma^2 - 1 - \log\sigma^2)$（一维；对角高斯对各维求和）。

$\mathrm{KL} = \mathbb{E}_q[\log q - \log p]$。$\log q(z) = -\frac12\log(2\pi\sigma^2) - \frac{(z-\mu)^2}{2\sigma^2}$，$\log p(z) = -\frac12\log(2\pi) - \frac{z^2}{2}$。在 $q$ 下 $\mathbb{E}[(z-\mu)^2] = \sigma^2$，$\mathbb{E}[z^2] = \mu^2 + \sigma^2$。所以 $\mathrm{KL} = -\frac12\log\sigma^2 - \frac12 + \frac12(\mu^2 + \sigma^2)$。它在 $\mu = 0$、$\sigma = 1$ 时为 0；$\mu^2$ 项把均值拉向 0，$\sigma^2 - 1 - \log\sigma^2$ 项把方差拉向 1。

练习 2（patchify = 步长为 $p$ 的卷积）。证明”把图切成 $p\times p$ 的小块、每块展平后乘同一个矩阵 $W\in\mathbb{R}^{d\times p^2}$“等价于一个卷积核大小 $p$、步长 $p$、输出 $d$ 个通道的卷积。

步长 $p$、核大小 $p$ 的卷积在每个不重叠的 $p\times p$ 窗口上计算 $\sum_{a,b}K_{c,a,b}\,x_{i p + a,\,j p + b}$，对每个输出通道 $c$ 都用同一个核。把核 $K_{c,\cdot,\cdot}$ 展平成 $W$ 的第 $c$ 行，窗口展平成 token，两者逐项相同。DiT 的官方实现正是用一个 Conv2d(kernel_size=p, stride=p) 来做 patch 嵌入。

练习 3（数 FLOPs）。U-Net（ch = 16）里，12×12 分辨率上一个 16 → 16 通道的 3×3 卷积，每张图需要多少次浮点运算？占整个网络（8.19 MFLOPs）的多少？

每个输出位置、每个输出通道要做 $16\times9$ 次乘加，共 $144\times16\times16\times9 = 331{,}776$ 次乘加，即约 0.66 MFLOPs（乘加算 2 次），占 8%。网络里有好几个这样的 12×12 卷积（下行块 1 两个、上行块 1 两个且输入通道是 48），12×12 分辨率的层占了大部分计算——这也是为什么真实的 U-Net 只在低分辨率层做注意力。

练习 4（$\beta$ 与解码器噪声）。由 §3.3，$\beta = 2s^2$。$\beta = 0.01$、0.1、1 分别对应多大的解码器噪声标准差 $s$？和 §3.4 表里的重建误差对照。

$s = \sqrt{\beta/2}$：0.071、0.22、0.71。表里的每像素均方误差是 0.0067、0.0082、0.021，即均方根误差 0.082、0.091、0.145。$\beta$ 小时，假设的噪声（0.07）和实际的重建误差（0.08）相当，模型”相信”自己应该重建得很准；$\beta = 1$ 时假设的噪声（0.71）远大于实际误差，KL 的分量相对很重，编码器宁可少传一些信息。

练习 5（编程：不缩放潜变量）。在 05_latent_flow.py 里，对普通自编码器用 LatentEncoder(vae, sample=False, scale=1.0)（潜变量标准差约 3.3）。生成质量变化大吗？

$w = 1$：判对 87.6%、风格多样性 0.91、Fréchet 距离 0.615（缩放后：88.6%、0.90、0.54）；$w = 2$：Fréchet 距离 2.10（缩放后 2.36）。差别不大。8 维、尺度 3 的潜分布对 CondOT 路径来说还在”可以接受”的范围；第 2 讲练习 7 里尺度从 1 变到 8 时调度的排序就变了。实践中缩放是一个便宜的保险。

练习 6（编程：DiT 的 patch 大小）。在 03_train_image_flow.py 里把 DiT 的 patch 从 3 改成 2（36 个 token）。训练时间和质量怎样变化？

训练用时约 40 秒（patch 3：19 秒）。$w = 1$：判对 93.4%、风格多样性 0.85、Fréchet 距离 1.76（patch 3：85.2%、0.91、1.3）；$w = 2$：Fréchet 距离 5.68（patch 3：3.8）。计算量翻倍，样本却没有更好（判对率更高但多样性更低、离真实分布更远）。在 12×12 的小图上 patch 3 已经足够细；patch 大小的收益要在大图上才明显（DiT 论文里 patch 越小越好，代价是计算量）。

练习 7（思考：潜空间的通道数）。SD3 把潜空间的通道数从 4 增加到 16。用 §3 的”分工”解释：通道多有什么好处、什么坏处？为什么 SD3 论文发现”模型足够大时”通道多才更好？

通道多，潜空间装得下更多信息，解码器的重建更好（细节、文字、小物体）；但生成模型要建模的东西也更多、更”细碎”（更接近像素空间的困难）。小模型容量不够，学不好这些额外的信息，生成质量反而可能下降；大模型有余力，就能把更好的重建转化为更好的生成。这和本讲 §3.5 是同一个权衡的另一面：潜空间越”信息丰富”越难学，越”规整简单”重建越差。

8. 延伸阅读 · Further reading

• 原课讲义第 6 章、附录 D 和 Lab 3（https://github.com/eje24/iap-diffusion-labs ，2026 分支：DiT + VAE + 潜空间扩散）。
• Ronneberger, Fischer & Brox, U-Net（MICCAI 2015）；Ho et al., DDPM（2020）的 U-Net；Dhariwal & Nichol（2021）的 U-Net 改进。
• Peebles & Xie, Scalable Diffusion Models with Transformers（DiT，ICCV 2023）。
• Kingma & Welling, Auto-Encoding Variational Bayes（ICLR 2014）；Higgins et al., β-VAE（ICLR 2017）。
• Rombach et al., High-Resolution Image Synthesis with Latent Diffusion Models（CVPR 2022）：潜空间扩散、交叉注意力。
• Radford et al., CLIP（ICML 2021）；Raffel et al., T5（JMLR 2020）。
• Esser et al., Scaling Rectified Flow Transformers for High-Resolution Image Synthesis（SD3，ICML 2024）。
• Polyak et al., Movie Gen: A Cast of Media Foundation Models（2024）。
• 本仓库 CMU10-423 第 12、14 讲从另一个角度讲了 VAE、潜空间扩散和 DiT。

9. 下一讲预告 · Next lecture

到现在为止，数据都是连续的向量：图像、潜变量、二维点。文字却是离散的：一串 token，每个 token 是词表里的一个编号。离散空间里没有”沿向量场走一小步”这回事。第 6 讲要回答：

1. 离散空间里，ODE / SDE 的对应物是什么？——连续时间马尔可夫链（CTMC）和它的速率矩阵。
2. 流匹配的四步（条件路径、条件”向量场”、边缘化技巧、条件损失）能不能原样搬过来？——能，连续性方程变成 Kolmogorov 前向方程。
3. 用 [MASK] 作为”噪声”，就得到掩码扩散语言模型。它和自回归语言模型各有什么优劣？
